Windladenfräse als Kreuzsupport für vorhandene Handoberfräse

Diese ideale Fräsvorrichtung für eine vorhandenen Handoberfräse ermöglicht durch den kugelgelagerten Fräsenaufnahmetisch viele Fräs- und Bohrarbeiten an einer Windlade oder auch als Planfräsgerät, als Treppenwangenfräse, als Ausschnittfräse usw. einsetzbar.

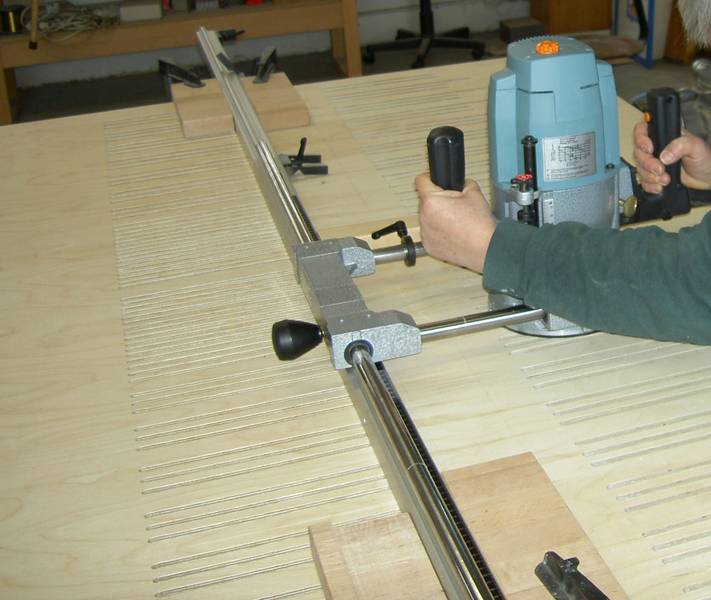

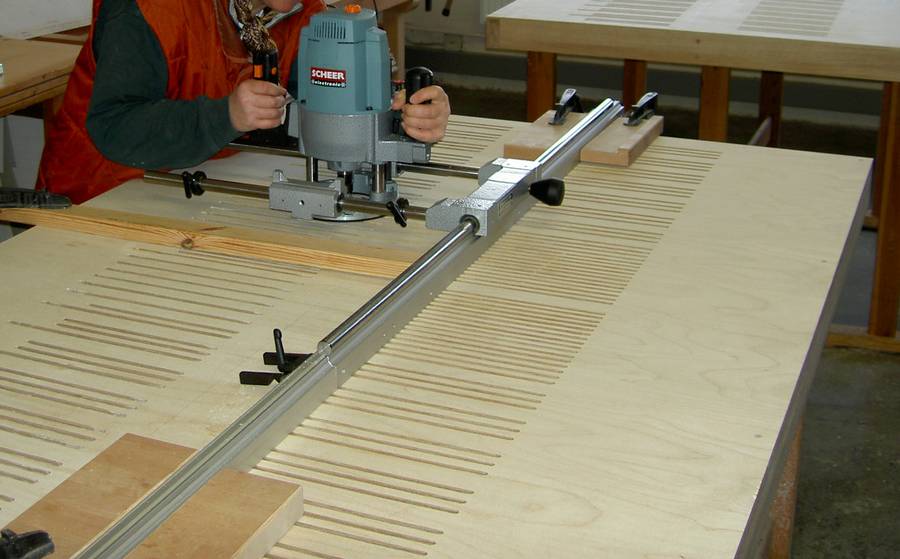

Der Kreuzsupport kann direkt auf die Windladenplatte gelegt und fixiert werden und kann auch bei langen und breiten Windladen entsprechend verschoben werden. So sind auch ohne CNC-Tischfräse das Fräsen von Ventilschlitzen und auch das Bohren von Schleifenbohrungen inkl. Langlöcher ohne aufwändige andere Geräte mögilch.

Unser Kreuzsupport mit 100 cm langen Fahrschienen ermöglicht innerhalb des Kreuzsupports Verfahrwege von Mitte bis Mitte Bohrung von 670 bzw. 700 mm.

Unser Kreuzsupport ist in alle Richtungen kugelgelagert und kann zur Aufbewahrung in 2 Fahrschienen und die Wageneinheit einfach zerlegt werden.
Der Geräteaufnahmetisch ist für kleine und große Handoberfräsen nutzbar und hat mittig eine Bohrung von 50 mm. Die Befestigungsbohrungen für Ihre Handoberfräse können im Aluminiumtisch einfach selbst passend gesetzt werden. Wir liefern den Kreuzsupport inkl. 4 Stück Ringklemmen für die runden Fahrschienen zur Begrenzung oder Fixierung des Frästisches. Der Fräsenaufnahmetisch läuft nur 8 mm über der Tischfläche. Mit dem Fräsenaufnahmetisch zusammen werden damit nur ca. 18 mm der Fräserlänge beim Einsatz reduziert.

Bestandteile des Kreuzsupports:
1 Stück Fräsenwagen mit beidseitigen Führungsschienen ca. 1100 mm lang
2 Stück Führungsschienen für den kompletten Fräsenwagen in 1000 mm Länge
4 Stück Stellring zur Arbeitsbegrenzung

So eine leicht laufende in 4 Richtungen präzise verschiebbare Vorrichtung ermöglicht viele denkbare zusätzliche Einsatzgebiete Ihrer vorhandenen Handoberfräse. Überall da, wo keine große CNC-Tischfräse zur Verfügung steht, ist das eine günstige Alternative für saubere Fräs- und Bohrarbeiten mit Ihrer Handoberfräse vor allem auf größeren Flächen.
